  • 意大利IG为都灵Intesa San Paolo银行新启用的摩天大楼进行声学测试

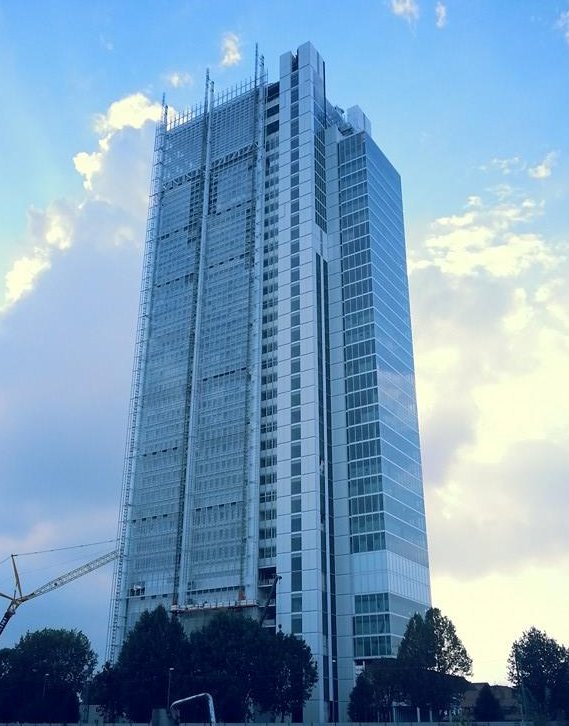

        Intesa San Paolo银行位于都灵的新摩天大楼于2015410日正式启用, 其由Renzo Piano设计。它是继安托内利尖塔之后都灵第二高的建筑。

        意大利IG被邀请为这座雄伟的建筑提供关键部件的声学舒适性测试。

        特别的,他们做了混响室测试:

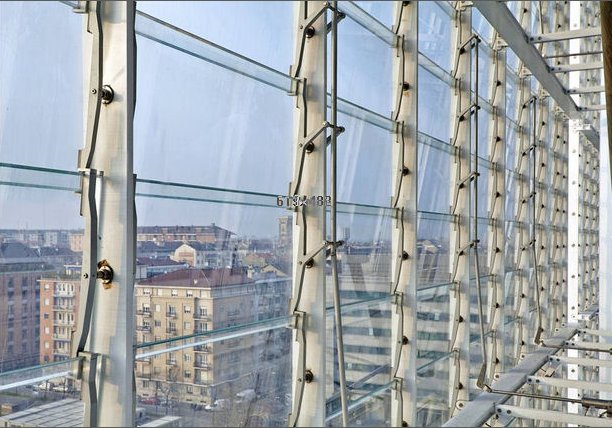

        大厦的“double skin”系统覆盖了其东西面幕墙,Permasteelisa公司为其设计,制造,安装的12600个可调节玻璃片,可自动开合以保证夏季良好的通风以及冬季最佳的保温。

        会议室的多功能可伸缩座椅由Poltrona Frau.公司设计生产。会议室可容纳364人并可根据需要转换成为展览厅,音乐厅或娱乐室。







    测试情况:

    IG的混响测试室,是根据EN ISO 3741: 2010EN ISO 354: 2003的要求建造的,具有箱式形状,体积约220立方米。悬挂于混响室顶端的木质扩音器保证了混响室内部声音的均匀性,侧边的开口使得外部检测设备可以同混响室内部相连通。

    自动操纵杆系统的双通道麦克风,专业级的静音天花板,保证混响室能够完美承担测试任务。


    对“double skin”系统进行测试


        实验的原理是测量穿过外幕墙后由实验室风道产生的噪声大小。典型的试样结构为钢架结合可调整的玻璃片,目的在于评估其声学影响。由于目前没有专门的测试标准,现在一般参照用于测量空气配件噪声的标准EN ISO 7235: 2009以及EN ISO 5135: 2003来评估。而混响室的测量方法则按照标准EN ISO 3741: 2010进行。








    混响室的建立

    将样品置于2000×2400毫米尺寸的混响室的开口。样品安装时,由于两个竖直上下位置的插销,使得样品可绕竖直轴心对称旋转;水平方向上,样品依赖位于中心的砖和混凝土块以及位于边缘的木托架的支撑。

    campione_in_posizione_verticale.jpg     campione_in_posizione_orizzontale.jpg

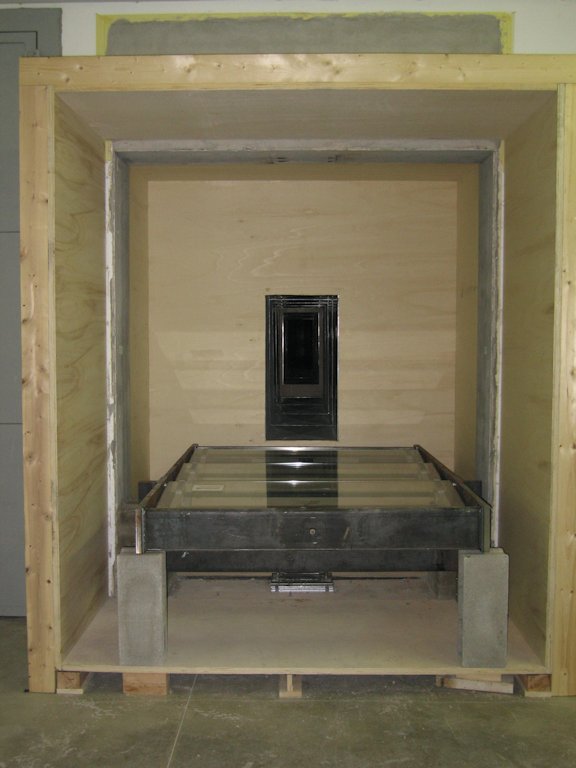

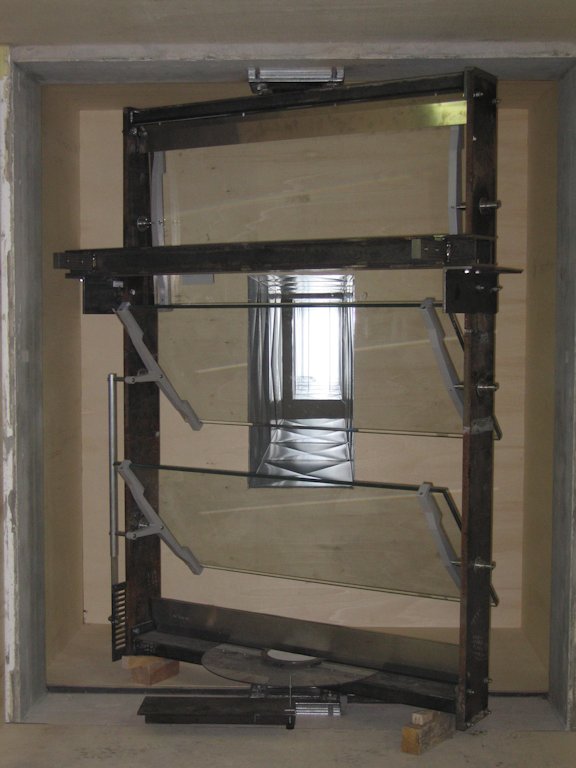

           图1.混响室竖直方向                        图2.混响室水平方向

    无论样品形状,其都会被置于两块30mm厚的胶合板所产生的空气通道中,并且会对混响室的进出口都进行测试。

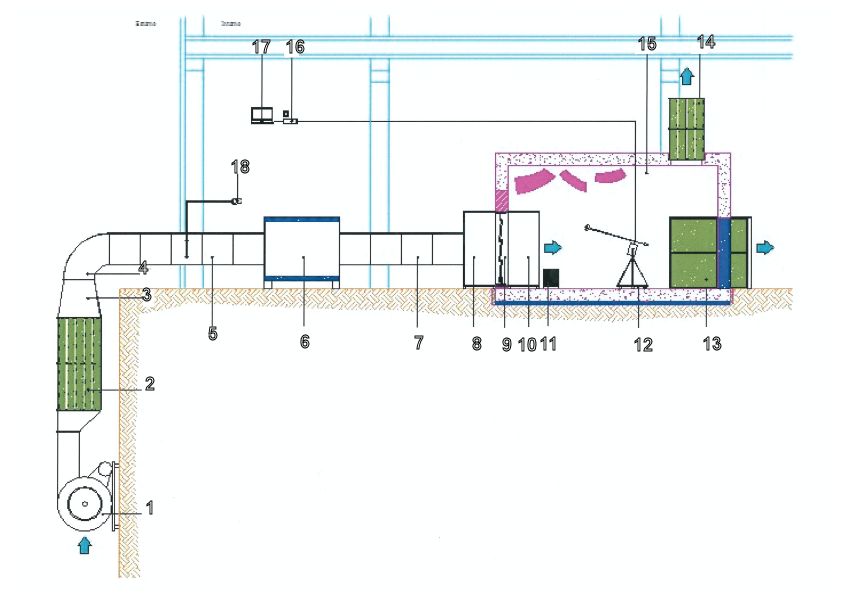

    特别的,测试部件包含一个离心式风扇,其从外部吸入空气导入充满矿棉材料的静音室。通过一个弯曲的接头,空气随后通过直管输送至一个过滤器,随后输送至混响室与测试试样接触。空气经2个静音的路线离开混响室,一路至地板,另一路至安装有样品的对面墙上。

    PROVA_DALL__ESTERNO_DEL_LABORATORIO.jpg   ALLESTIMENTO_ESTERNO_CAMERA_RIVERBERANTE.jpg

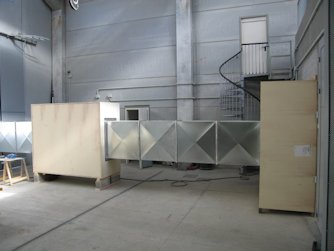

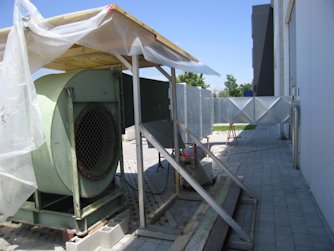

            图3.实验室外部设备                       图4.混响室外部设备



    礼堂扶手椅的测试

    测试参考标准为UNI EN ISO3542003,观众席座椅混响室吸声系数的测定。

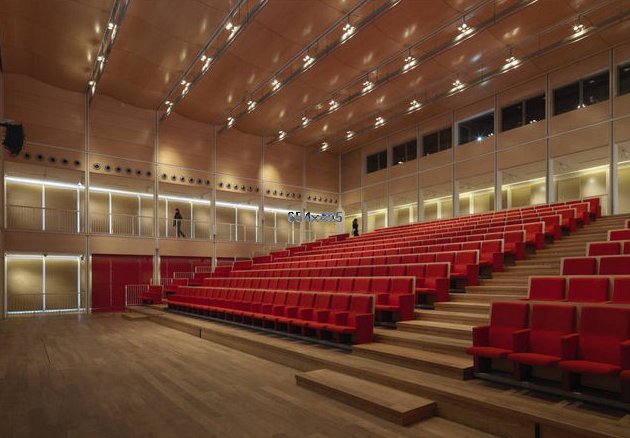

    Poltrone_Intesa.jpg    礼堂座椅声学测试作为飞机座椅测试的进一步测试,相比于传统的平面摆放座椅的声学测试,需要完全按照实际情况进行安装,以模拟实际礼堂的声场,从得出而比传统软件模拟方法更加准确的结果。








    试样包含20套座椅,分布于4排进行测试。

    按照以下表格:

    构造       样品位置            样品状况

    G/N        飞机座椅            座位无人

    G/O      飞机座椅         座位有人

    P/N      平地座椅         座位无人

    P/O      平地座椅            座位有人

    混响室测试:

    座椅安放于木质平台上,由可反射声音的木质胶合板连接。

    样品被放置在混响室的一角,情况如下图所示。

    configurazione_GN.JPG  configurazione_GO.JPG

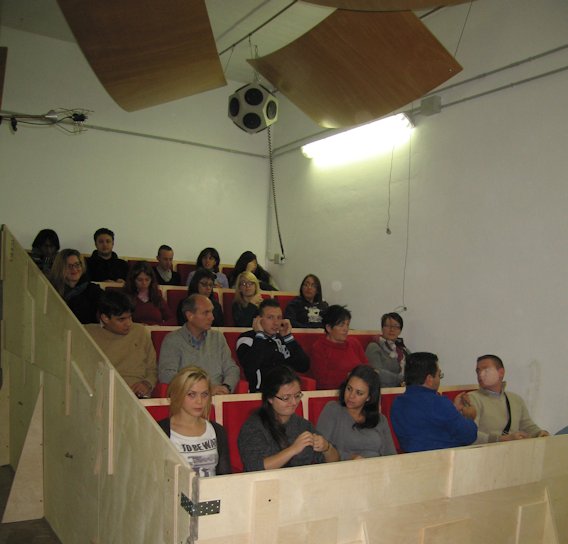

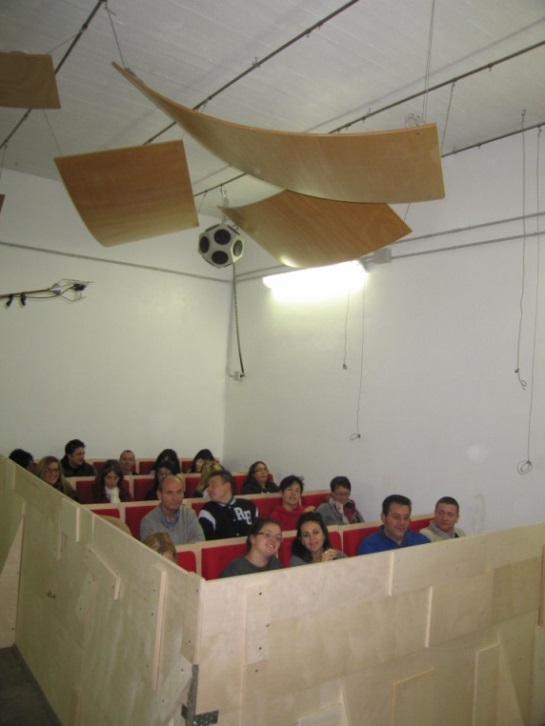

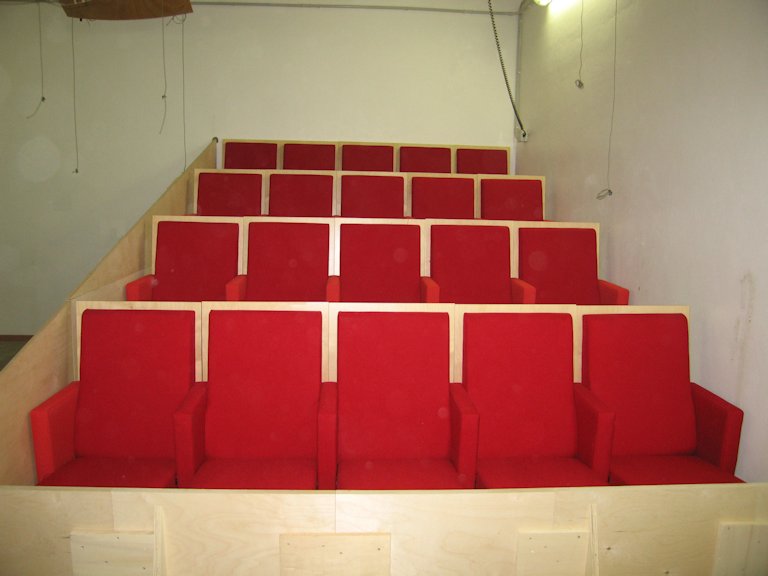

               图5 G/N构造                         6 G/O构造


             图7 P/O构造
